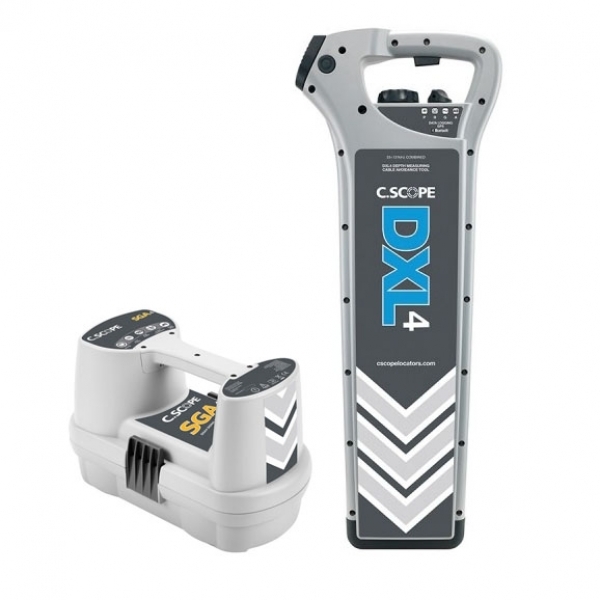

Трассопоисковый комплект локатор C.SCOPE DXL4-D / DXL4-DBG и генератор сигналов C.SCOPE SGA4

Описание

Описание Локатора DXL4

Локатор DXL4 доступен в двух исполнениях:

• Локатор DXL4-D
  C.Scope DXL4-D — это высокопроизводительный цифровой локатор с одновременным двухчастотным (33 + 131 кГц) режимом поиска коммуникаций и встроенным регистратором данных.

• Локатор DXL4-DBG
  C.Scope DXL4-DBG — это высокопроизводительный цифровой локатор с одновременным двухчастотным (33 + 131 кГц) режимом поиска коммуникаций, встроенным регистратором данных, возможностью подключения Bluetooth™ и GPS позиционированием.

Локатор трассоискателя DXL4 использует двойные частоты (33 + 131 кГц), имеет встроенный регистратор данных, подключение Bluetooth™ и GPS (опционально). Используется с генератором сигналов SGA4 и генератором сигналов SGV4.

Локатор DXL4 от C.Scope представляет собой современное решение для обнаружения подземных кабелей и трубопроводов.

Доступны две версии DXL4: DXL4-D, который оснащен встроенным регистратором данных и DXL4-DBG, который имеет встроенный регистратор данных, подключение Bluetooth™ и GPS.

Чтобы улучшить локаторы DXL4, были введены новые инновационные функции и улучшены существующие методы обнаружения. Особое внимание уделяется улучшению практики работы и минимизации возможного воздействия человеческого фактора на эксплуатационные показатели.

УЛУЧШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ВО ВСЕХ ЧЕТЫРЕХ РЕЖИМАХ ОБНАРУЖЕНИЯ
В локаторах DXL4 улучшилась производительность во всех режимах обнаружения: POWER, RADIO, Generator и AllScan, сохранив простоту использования и гарантируя минимальную потребность в обучении или переподготовке операторов.

Режим POWER - это самый быстрый способ обнаружения большинства скрытых электрических кабелей путем обнаружения сигнала, создаваемого самим электрическим током.

Режим RADIO обнаруживает повторно излучаемые радиосигналы, которые часто присутствуют на металлических трубах и кабелях, что позволяет определять их положение только с помощью инструмента, предотвращающего риска повреждения кабелей.

Режим Generator используется для обнаружения сигнала, подаваемого на металлическую трубу или кабель генератором сигнала C.Scope. Кроме того, режим «Generator» может использоваться для обнаружения сигнала, передаваемого зондом C.Scope для отслеживания неметаллических труб.

ИСПОЛЬЗОВАНИЕ ДВОЙНОЙ ЧАСТОТЫ
Одновременный двухчастотный выходной сигнал генератора сигналов 33 кГц и 131 кГц идеально подходит для увеличения количества подземных коммуникаций, которые могут быть обнаружены, обеспечивая значительное улучшение обнаружения трубопроводов меньшего диаметра или плохо заземленных кабелей.

ЗАЩИТА ОТ ПОМЕХ
Оптимизированная чувствительность локатора и подавление посторонних шумов означает, что DXL4 может работать при самых высоких уровнях фоновых помех, что позволяет успешно обнаруживать даже самые слабые сигналы.

НОВЫЕ ИНТЕЛЛЕКТУАЛЬНЫЕ ФУНКЦИИ:
ЗОНА СИГНАЛИЗАЦИИ
AlarmZone™ предупреждает операторов о наличии особенно мелких труб или кабелей с точной глубиной срабатывания, настраиваемой пользователем в соответствии с местными условиями.

ДАТЧИК SWINGSENSOR
Датчик SwingSensor, который мягко предупреждает оператора, если локатор слишком сильно качается, что может поставить под угрозу точность обнаружения.

ЦЕНТР ОСИ (PEAKHOLD)
Функция PeakHold позволяет операторам быстро и уверенно определить точное положение оси подземных коммуникаций.

РЕГИСТРАТОР ДАННЫХ
Локаторы DXL4-D и DXL4-DBG имеют возможность регистрации данных. Данные за многие годы работ могут быть сохранены при обычном использовании как на локаторе, так и на генераторе сигналов SGV4.

ПЕРЕНОС ЖУРНАЛА ДАННЫХ ЧЕРЕЗ USB
Данные могут быть легко переданы в любое время для анализа через кабель USB к компьютеру (или беспроводное через Bluetooth™ от модели DBG только на ПК, планшет или смартфон).

АНАЛИЗ ДАННЫХ
Приложения C.Scope PC Toolkit и C.Scope Relay (для смартфона)
Бесплатное приложение C.Scope PC Toolkit и приложение для смартфона C.Scope Relay анализируют сохраненные журналы данных в виде диаграмм и графиков, которые иллюстрируют все аспекты использования тарссопоискового комплекта.

GPS
DXL4-DBG со встроенным GPS позволяет вести учет того, где именно использовались локаторы, и затем просматривать их в приложениях Google Earth™ или Google Maps™.

Двенадцать месяцев данные GPS хранятся в обычном режиме. Могут быть удобно переданы в любое время с помощью USB-кабеля на ПК или по беспроводной связи через Bluetooth™ на ПК, планшет или смартфон для анализа. Бесплатные приложения C.Scope PC Toolkit and Relay для смартфонов анализирует сохраненные данные.

Кроме того, локаторы могут быть сопряжены с оборудованием для GPS-съемки сторонних производителей через встроенный в локаторы Bluetooth™, что облегчает проведение подземных инженерных изысканий.

КАЛИБРОВКА
Локаторы DXL4 не требуют периодической повторной калибровки. Полностью автоматическое ежедневное самотестирование (ADST) проверяет и подтверждает, что они работают на оптимальном уровне каждый день.

АВТОМАТИЧЕСКИЙ ЕЖЕДНЕВНЫЙ САМОАНАЛИЗ (ADST)
Локаторы CXL4 выполняют ежедневную автоматическую самопроверку (ADST). ADST проверяет функциональность локатора, включая приемные антенны, каждый день, когда он впервые включается. Генератор сигналов SGV4 также выполняет комплексную автоматическую ежедневную самопроверку (ADST).

В начале каждого дня использования положительный результат автоматического ежедневного самотестирования дает оператору подтверждение того, что комплект работает на оптимальном уровне.

Результат этого теста записывается и сохраняется в памяти во встроенных файлах данных продуктов и может быть загружен на ПК в любое время в течение следующих 12 месяцев*.

ЦИФРОВОЙ ДИСПЛЕЙ ВЫСОКОГО РАЗРЕШЕНИЯ С ПОДСВЕТКОЙ
DXL4 имеет большой и удобный для чтения ЖК-дисплей высокого разрешения с подсветкой, установленный за защитной поликарбонатной линзой. Дисплей показывает режим обнаружения, пиковый уровень сигнала, глубину, уровень сигнала и состояние батареи. Также отображаются результаты автоматического ежедневного самотестирования.

СЪЕМНЫЙ ДИНАМИК
Динамик можно легко отсоединить от локатора для использования в шумных рабочих средах.

ПРОЧНАЯ И ДОЛГОВЕЧНАЯ КОНСТРУКЦИЯ
Двухслойная конструкция DXL4s является прочной и долговечной. Она также обеспечивает стандартную защиту IP65 от проникновения пыли и воды.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для тех клиентов, которым это необходимо, в нашем сервисном центре доступен полный пакет услуг и обслуживания.

ТРЕХЛЕТНЯЯ ГАРАНТИЯ
DXL4 поставляется с трехлетней гарантией.

Описание Генератора сигналов C.SCOPE SGA4

C.Scope SGA4 представляет собой двухчастотный (33 + 131 кГц) генератор сигналов мощностью 1 Вт.
Предназначен для использования с локатором CXL4 или локатором DXL4.

C.Scope SGA4 - это доступный генератор сигналов, разработанный для использования вместе с локаторами CXL4 или DXL4. Это позволяет обнаруживать значительно больше подземных коммуникаций, включая кабели для уличного освещения и трубопроводы.

ОДНОВРЕМЕННАЯ ДВОЙНАЯ ЧАСТОТА
Одновременный двухчастотный выходной сигнал 33 кГц и 131 кГц для генераторов сигналов идеально подходит для максимизации количества скрытых служб, которые могут быть включены и затем обнаружены.

Генератор сигналов SGA4 может подавать двухчастотный сигнал без прямого подключения к скрытым службам, используя либо зажим сигнала, либо простой метод индукции от уровня земли, обеспечивая значительное улучшение обнаружения кабелей меньшего диаметра или плохо заземленных кабелей.

ТРИ ТЕХНОЛОГИИ ПРИМЕНЕНИЯ СИГНАЛА
SGA4 предлагает три альтернативных способа подачи сигнала с генератора сигналов:

Прямое подключение позволяет индивидуально отслеживать, идентифицировать и измерять глубину отдельных труб или кабелей. Использование зажимов сигналов, инжекторов сигналов и выводов прямого подключения делает этот режим наиболее эффективным методом точного определения труб и кабелей.

Если использование Direct Connection затруднительно или неудобно, то можно использовать технику Wraparound, чтобы успешно подключить кабель освещения для улицы или автостоянки.

Индукция позволяет генератору сигналов индуцировать обнаруживаемый и прослеживаемый сигнал до ранее неизвестных, необнаруженных или недоступных подземных металлических труб или кабелей.

СИГНАЛ ВЫСОКОЙ МОЩНОСТИ
Полностью регулируемая выходная мощность SGA4 на один ватт означает, что более глубокие и менее проводящие трубы и кабели могут быть эффективно запитаны, а затем прослежены на все более длинных расстояниях.

Он также имеет двухпозиционный уровень мощности, поэтому оператор может контролировать, сколько энергии используется и когда.

ИМПУЛЬСНЫЙ / НЕПРЕРЫВНЫЙ ВЫХОДНОЙ СИГНАЛ
Импульсный или непрерывный выходной сигнал позволяет оператору перейти в режим импульсного при нажатии кнопки в высоких ситуациях помех и держать на отслеживание. SGA4 имеет четкий выходной звуковой сигнал, чтобы указывать, когда он работает.

Имеется встроенное управление отключением звука.

ПРОЧНАЯ И ДОЛГОВЕЧНАЯ КОНСТРУКЦИЯ
Двухслойная конструкция SGA4 является прочной и долговечной. Она также обеспечивает стандартную защиту IP65 от проникновения пыли и воды.

ДОПОЛНИТЕЛЬНЫЙ ЛОТОК
Генератор сигналов SGA4 имеет большой съемный дополнительный лоток в качестве основания. Он может содержать не только стандартные принадлежности (выводы прямого подключения, заземляющий контакт, соединительные магниты, вспомогательный вывод заземления 10 м) и руководство по эксплуатации, но также многие дополнительные компоненты, такие как зажимы, зонды и инжекторы сигналов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для тех клиентов, которым это необходимо, в нашем сервисном центре доступен полный пакет услуг и обслуживания.

ТРЕХЛЕТНЯЯ ГАРАНТИЯ
Генератор сигналов SGA4 поставляется с трехлетней гарантией.
