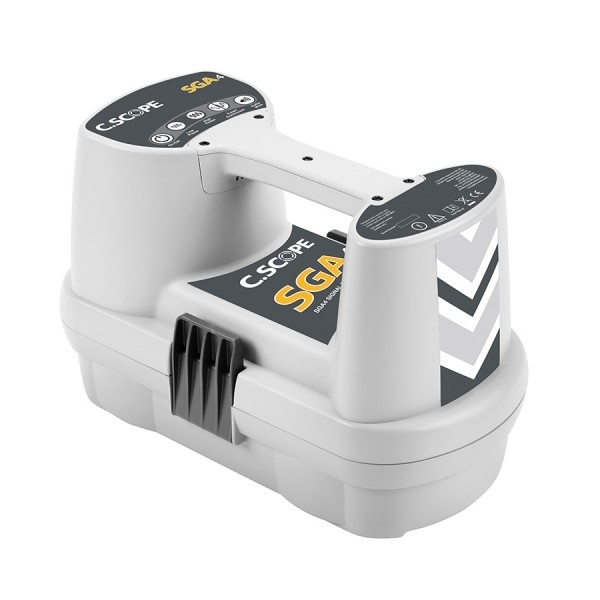

Генератор сигналов C.SCOPE SGA4

Новинка

Производитель: C.Scope International LTD, Великобритания

Цена: по запросу

Гарантия : 3 года

Дополнительная информация : ✓ с оформлением декларации ТР ТС

Описание

C.Scope SGA4 представляет собой двухчастотный (33 + 131 кГц) генератор сигналов мощностью 1 Вт.
Предназначен для использования с локатором CXL4 или локатором DXL4.

C.Scope SGA4 - это доступный генератор сигналов, разработанный для использования вместе с локаторами CXL4 или DXL4. Это позволяет обнаруживать значительно больше подземных коммуникаций, включая кабели для уличного освещения и трубопроводы.

ОДНОВРЕМЕННАЯ ДВОЙНАЯ ЧАСТОТА
Одновременный двухчастотный выходной сигнал 33 кГц и 131 кГц для генераторов сигналов идеально подходит для максимизации количества скрытых служб, которые могут быть включены и затем обнаружены.

Генератор сигналов SGA4 может подавать двухчастотный сигнал без прямого подключения к скрытым службам, используя либо зажим сигнала, либо простой метод индукции от уровня земли, обеспечивая значительное улучшение обнаружения кабелей меньшего диаметра или плохо заземленных кабелей.

ТРИ ТЕХНОЛОГИИ ПРИМЕНЕНИЯ СИГНАЛА
SGA4 предлагает три альтернативных способа подачи сигнала с генератора сигналов:

Прямое подключение позволяет индивидуально отслеживать, идентифицировать и измерять глубину отдельных труб или кабелей. Использование зажимов сигналов, инжекторов сигналов и выводов прямого подключения делает этот режим наиболее эффективным методом точного определения труб и кабелей.

Если использование Direct Connection затруднительно или неудобно, то можно использовать технику Wraparound, чтобы успешно подключить кабель освещения для улицы или автостоянки.

Индукция позволяет генератору сигналов индуцировать обнаруживаемый и прослеживаемый сигнал до ранее неизвестных, необнаруженных или недоступных подземных металлических труб или кабелей.

СИГНАЛ ВЫСОКОЙ МОЩНОСТИ
Полностью регулируемая выходная мощность SGA4 на один ватт означает, что более глубокие и менее проводящие трубы и кабели могут быть эффективно запитаны, а затем прослежены на все более длинных расстояниях.

Он также имеет двухпозиционный уровень мощности, поэтому оператор может контролировать, сколько энергии используется и когда.

ИМПУЛЬСНЫЙ / НЕПРЕРЫВНЫЙ ВЫХОДНОЙ СИГНАЛ
Импульсный или непрерывный выходной сигнал позволяет оператору перейти в режим импульсного при нажатии кнопки в высоких ситуациях помех и держать на отслеживание. SGA4 имеет четкий выходной звуковой сигнал, чтобы указывать, когда он работает.

Имеется встроенное управление отключением звука.

ПРОЧНАЯ И ДОЛГОВЕЧНАЯ КОНСТРУКЦИЯ
Двухслойная конструкция SGA4 является прочной и долговечной. Она также обеспечивает стандартную защиту IP65 от проникновения пыли и воды.

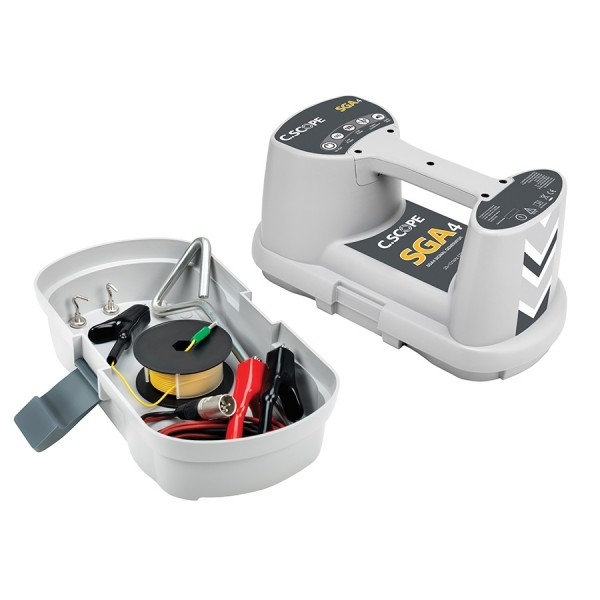

ДОПОЛНИТЕЛЬНЫЙ ЛОТОК
Генератор сигналов SGA4 имеет большой съемный дополнительный лоток в качестве основания. Он может содержать не только стандартные принадлежности (выводы прямого подключения, заземляющий контакт, соединительные магниты, вспомогательный вывод заземления 10 м) и руководство по эксплуатации, но также многие дополнительные компоненты, такие как зажимы, зонды и инжекторы сигналов.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для тех клиентов, которым это необходимо, в нашем сервисном центре доступен полный пакет услуг и обслуживания.

ТРЕХЛЕТНЯЯ ГАРАНТИЯ
Генератор сигналов SGA4 поставляется с трехлетней гарантией.

Характеристики

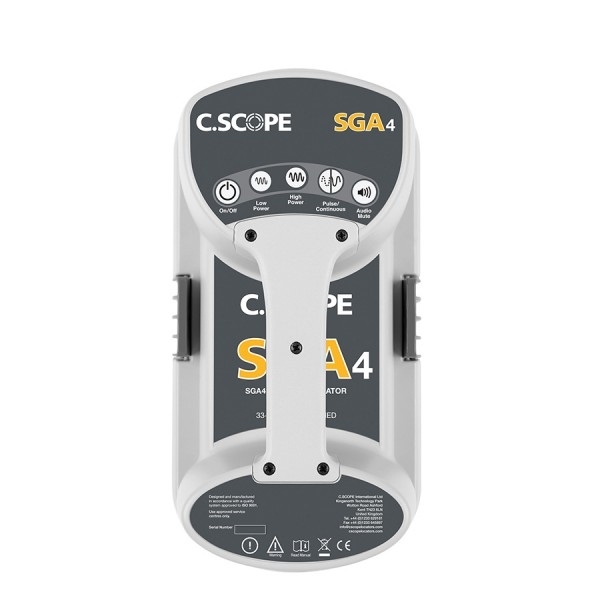

Элементы управления
Все операции осуществляются с помощью кнопки управления следующим образом:

Вкл / выкл

Уровень мощности: 2 доступных уровня мощности с помощью кнопок увеличения и уменьшения мощности

Импульсный / непрерывный выход: переключение между импульсным или непрерывным выходом с помощью одной кнопки

Audio / Mute: переключение между громким или приглушенным звуком с помощью одной кнопки

Аудио индикация:

Аудио обратная связь при нажатии кнопки

Высота звука снижается с увеличением тока нагрузки в подключенном режиме

Высота звука изменяется в зависимости от уровня мощности в индуктивном режиме

Аудио выходные импульсы для обозначения импульсного режима

Низкий заряд батареи обозначен прерванным аудио и выходным сигналом

Выход:

Индуцированный = 32 768 Гц

Подключено = 131 072 Гц и 32 768 Гц

Частота импульса несущей: 7,5 Гц (импульсный режим)

Режим подключения
Режим подключения автоматически выбирается при подключении провода к розетке

Максимальное выходное напряжение (разомкнутая цепь)
28 В среднеквадратичное значение

Максимальный выходной ток (короткое замыкание)
65 мА среднеквадратичное значение

Максимальная мощность
1 Вт при нагрузке 400 Ом

Конструкция:

Корпус изготовлен из ударопрочного пластика

Разработан, чтобы противостоять падению на твердую поверхность с высоты 1 м

Имеет отделение для хранения вспомогательных аксессуаров

Вес (включая батареи, соединительные провода и заземление)
3,4 кг

Размеры (с установленным лотком для аксессуаров)
360 мм × 180 мм × 230 мм

Тип батареи
Внутренние 4 элемента «D» (LR20) (щелочные неперезаряжаемые или никель-металлгидридные)

Срок службы батареи
до 40 часов с перерывами при 20°C с использованием щелочных элементов

Степень защиты
IP65

Примечание
На указанные рабочие характеристики могут влиять такие параметры площадки, как состояние грунта, температура и сильные электромагнитные поля. Спецификация может быть изменена. Все генераторы сигналов C.Scope соответствуют основным требованиям и другим соответствующим положениям Директивы Совета 2014/53 / EU (EMC). Соответствие было продемонстрировано путем тестирования репрезентативных образцов в соответствии с гармонизированными стандартами EN300-330 и EN301-489. Были выполнены необходимые комплекты для радиоиспытаний, и оборудование соответствует всем применимым директивам. Все генераторы сигналов C.Scope соответствуют основным требованиям и другим положениям Директивы Совета 2011/65 / EU (RoHS).

Особенности устройства	SGA4
Мощность в 1 Ватт	•
Уровни мощности	2
Частоты генератора:	•
– 33 + 131 кГц (подключено при 33 + 131 кГц, индуцировано только при 33 кГц)	•
– 131 кГц (подключен и индуцирован)	–
– 33 кГц (подключен и индуцирован)	–
– 8 кГц (подключен и индуцирован)	–
– 512 Гц (подключен)	–
– 640 Гц (подключен)	–
Импульсный / непрерывный выходной сигнал	•
Режимы подключения сигнала:	•
– Прямая связь	•
– Обтекание	•
– Индукция	•
Автоматическое ежедневное самотестирование	–
Регистрация данных	–
Передача данных через USB	–
Жидкокристаллический дисплей высокого разрешения с подсветкой	–
Отсутствие периодической калибровки*	•
Трехлетняя гарантия**	•
Батареи*** 4×D (LR20) щелочные или NiMH аккумуляторные	•
Встроенный лоток для принадлежностей****	•
IP65	•

* Периодическая калибровка не требуется. Генератор сигналов SGA4 не требует периодической калибровки.

** Трехлетняя гарантия. Условия применяются.

*** Аккумуляторы. 4×D щелочные или никель-металлогидридные аккумуляторные батареи LR20, герметично размещенные в надежном встроенном батарейном отсеке.

**** Встроенный вспомогательный лоток включает в себя вывод прямого подключения, вспомогательный вывод заземления 10 м, соединительные магниты, заземление и руководство по эксплуатации.

Сравнительная таблица

Генератор сигналов / характеристики	SGA4	SGV4	MXT4
Мощность в 1 Ватт	•	•	•
Уровни мощности	2	4	4
Частоты генератора:	•	•	•
– 33 + 131 кГц (подключено при 33 + 131 кГц, индуцировано только при 33 кГц)	Подключен на 33 + 131 кГц. Индуцируется только на 33 кГц	Подключен и индуцирован	Подключен и индуцирован
– 131 кГц (подключен и индуцирован)	–	–	Подключен и индуцирован
– 33 кГц (подключен и индуцирован)	–	–	Подключен и индуцирован
– 8 кГц (подключен и индуцирован)	–	–	Подключен и индуцирован
– 512 Гц (подключен)	–	–	Связано
– 640 Гц (подключен)	–	–	Связано
Импульсный / непрерывный выходной сигнал	•	•	•
Режимы подключения сигнала:	•	•	•
– Прямая связь	•	•	•
– Обтекание	•	•	•
– Индукция	•	•	•
Автоматическое ежедневное самотестирование	–	•	•
Регистрация данных	–	•	•
Передача данных через USB	–	•	•
Жидкокристаллический дисплей высокого разрешения с подсветкой	–	•	•
Отсутствие периодической калибровки*	•	•	•
Трехлетняя гарантия**	•	•	•
Батареи*** 4×D (LR20) щелочные или NiMH аккумуляторные	•	•	•
Встроенный лоток для принадлежностей****	•	•	•
IP65	•	•	•

Брошюра по генератору сигналов SGA4 (RUS)	Скачать
Руководство по генератору сигналов SGA4 (RUS)	Скачать
