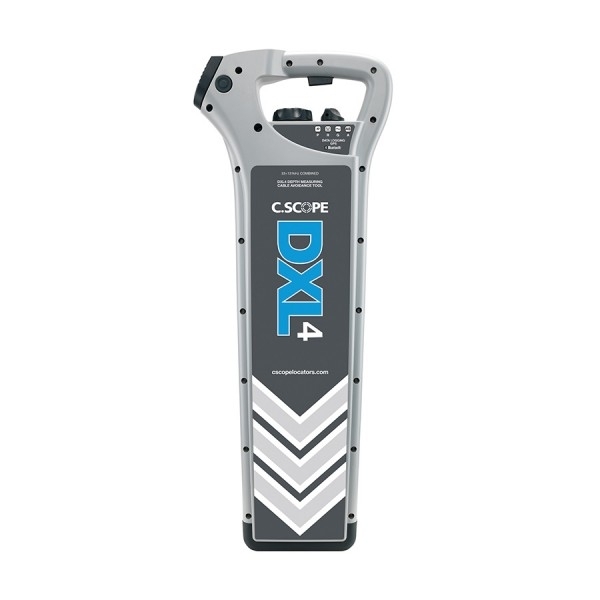

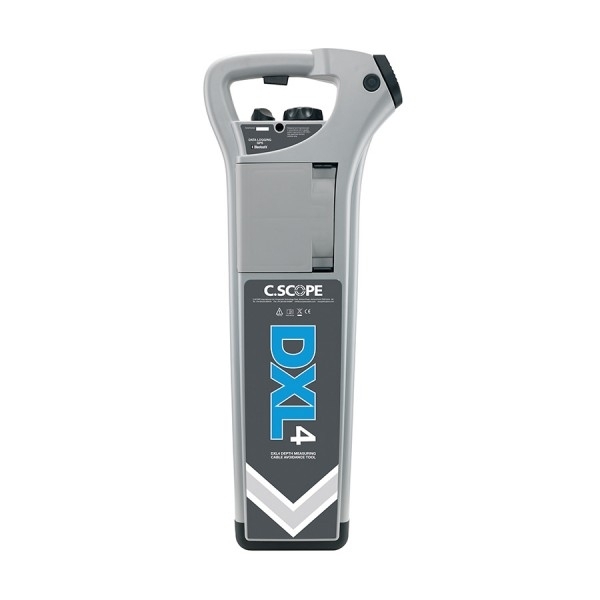

Локатор C.SCOPE DXL4-D / DXL4-DBG

Описание

Локатор DXL4 доступен в двух исполнениях:

• Локатор DXL4-D
  C.Scope DXL4-D — это высокопроизводительный цифровой локатор с одновременным двухчастотным (33 + 131 кГц) режимом поиска коммуникаций и встроенным регистратором данных.

• Локатор DXL4-DBG
  C.Scope DXL4-DBG — это высокопроизводительный цифровой локатор с одновременным двухчастотным (33 + 131 кГц) режимом поиска коммуникаций, встроенным регистратором данных, возможностью подключения Bluetooth™ и GPS позиционированием.

Локатор трассоискателя DXL4 использует двойные частоты (33 + 131 кГц), имеет встроенный регистратор данных, подключение Bluetooth™ и GPS (опционально). Используется с генератором сигналов SGA4 и генератором сигналов SGV4.

Локатор DXL4 от C.Scope представляет собой современное решение для обнаружения подземных кабелей и трубопроводов.

Доступны две версии DXL4: DXL4-D, который оснащен встроенным регистратором данных и DXL4-DBG, который имеет встроенный регистратор данных, подключение Bluetooth™ и GPS.

Чтобы улучшить локаторы DXL4, были введены новые инновационные функции и улучшены существующие методы обнаружения. Особое внимание уделяется улучшению практики работы и минимизации возможного воздействия человеческого фактора на эксплуатационные показатели.

УЛУЧШЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ВО ВСЕХ ЧЕТЫРЕХ РЕЖИМАХ ОБНАРУЖЕНИЯ
В локаторах DXL4 улучшилась производительность во всех режимах обнаружения: POWER, RADIO, Generator и AllScan, сохранив простоту использования и гарантируя минимальную потребность в обучении или переподготовке операторов.

Режим POWER - это самый быстрый способ обнаружения большинства скрытых электрических кабелей путем обнаружения сигнала, создаваемого самим электрическим током.

Режим RADIO обнаруживает повторно излучаемые радиосигналы, которые часто присутствуют на металлических трубах и кабелях, что позволяет определять их положение только с помощью инструмента, предотвращающего риска повреждения кабелей.

Режим Generator используется для обнаружения сигнала, подаваемого на металлическую трубу или кабель генератором сигнала C.Scope. Кроме того, режим «Generator» может использоваться для обнаружения сигнала, передаваемого зондом C.Scope для отслеживания неметаллических труб.

ИСПОЛЬЗОВАНИЕ ДВОЙНОЙ ЧАСТОТЫ
Одновременный двухчастотный выходной сигнал генератора сигналов 33 кГц и 131 кГц идеально подходит для увеличения количества подземных коммуникаций, которые могут быть обнаружены, обеспечивая значительное улучшение обнаружения трубопроводов меньшего диаметра или плохо заземленных кабелей.

ЗАЩИТА ОТ ПОМЕХ
Оптимизированная чувствительность локатора и подавление посторонних шумов означает, что DXL4 может работать при самых высоких уровнях фоновых помех, что позволяет успешно обнаруживать даже самые слабые сигналы.

НОВЫЕ ИНТЕЛЛЕКТУАЛЬНЫЕ ФУНКЦИИ:
ЗОНА СИГНАЛИЗАЦИИ
AlarmZone™ предупреждает операторов о наличии особенно мелких труб или кабелей с точной глубиной срабатывания, настраиваемой пользователем в соответствии с местными условиями.

ДАТЧИК SWINGSENSOR
Датчик SwingSensor, который мягко предупреждает оператора, если локатор слишком сильно качается, что может поставить под угрозу точность обнаружения.

ЦЕНТР ОСИ (PEAKHOLD)
Функция PeakHold позволяет операторам быстро и уверенно определить точное положение оси подземных коммуникаций.

РЕГИСТРАТОР ДАННЫХ
Локаторы DXL4-D и DXL4-DBG имеют возможность регистрации данных. Данные за многие годы работ могут быть сохранены при обычном использовании как на локаторе, так и на генераторе сигналов SGV4.

ПЕРЕНОС ЖУРНАЛА ДАННЫХ ЧЕРЕЗ USB
Данные могут быть легко переданы в любое время для анализа через кабель USB к компьютеру (или беспроводное через Bluetooth™ от модели DBG только на ПК, планшет или смартфон).

АНАЛИЗ ДАННЫХ
Приложения C.Scope PC Toolkit и C.Scope Relay (для смартфона)
Бесплатное приложение C.Scope PC Toolkit и приложение для смартфона C.Scope Relay анализируют сохраненные журналы данных в виде диаграмм и графиков, которые иллюстрируют все аспекты использования тарссопоискового комплекта.

GPS
DXL4-DBG со встроенным GPS позволяет вести учет того, где именно использовались локаторы, и затем просматривать их в приложениях Google Earth™ или Google Maps™.

Двенадцать месяцев данные GPS хранятся в обычном режиме. Могут быть удобно переданы в любое время с помощью USB-кабеля на ПК или по беспроводной связи через Bluetooth™ на ПК, планшет или смартфон для анализа. Бесплатные приложения C.Scope PC Toolkit and Relay для смартфонов анализирует сохраненные данные.

Кроме того, локаторы могут быть сопряжены с оборудованием для GPS-съемки сторонних производителей через встроенный в локаторы Bluetooth™, что облегчает проведение подземных инженерных изысканий.

КАЛИБРОВКА
Локаторы DXL4 не требуют периодической повторной калибровки. Полностью автоматическое ежедневное самотестирование (ADST) проверяет и подтверждает, что они работают на оптимальном уровне каждый день.

АВТОМАТИЧЕСКИЙ ЕЖЕДНЕВНЫЙ САМОАНАЛИЗ (ADST)
Локаторы CXL4 выполняют ежедневную автоматическую самопроверку (ADST). ADST проверяет функциональность локатора, включая приемные антенны, каждый день, когда он впервые включается. Генератор сигналов SGV4 также выполняет комплексную автоматическую ежедневную самопроверку (ADST).

В начале каждого дня использования положительный результат автоматического ежедневного самотестирования дает оператору подтверждение того, что комплект работает на оптимальном уровне.

Результат этого теста записывается и сохраняется в памяти во встроенных файлах данных продуктов и может быть загружен на ПК в любое время в течение следующих 12 месяцев*.

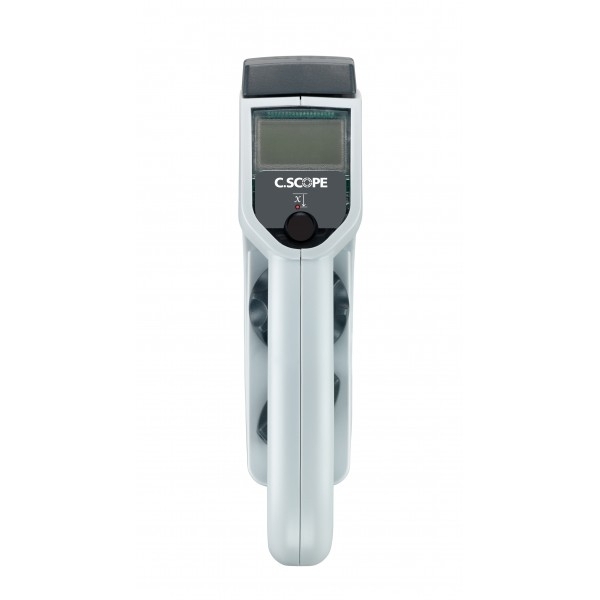

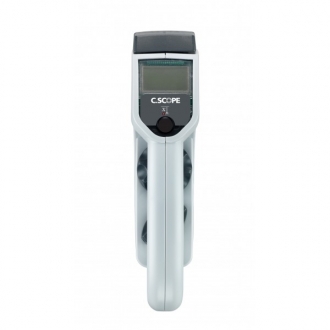

ЦИФРОВОЙ ДИСПЛЕЙ ВЫСОКОГО РАЗРЕШЕНИЯ С ПОДСВЕТКОЙ
DXL4 имеет большой и удобный для чтения ЖК-дисплей высокого разрешения с подсветкой, установленный за защитной поликарбонатной линзой. Дисплей показывает режим обнаружения, пиковый уровень сигнала, глубину, уровень сигнала и состояние батареи. Также отображаются результаты автоматического ежедневного самотестирования.

СЪЕМНЫЙ ДИНАМИК
Динамик можно легко отсоединить от локатора для использования в шумных рабочих средах.

ПРОЧНАЯ И ДОЛГОВЕЧНАЯ КОНСТРУКЦИЯ
Двухслойная конструкция DXL4s является прочной и долговечной. Она также обеспечивает стандартную защиту IP65 от проникновения пыли и воды.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для тех клиентов, которым это необходимо, в нашем сервисном центре доступен полный пакет услуг и обслуживания.

ТРЕХЛЕТНЯЯ ГАРАНТИЯ
DXL4 поставляется с трехлетней гарантией.
