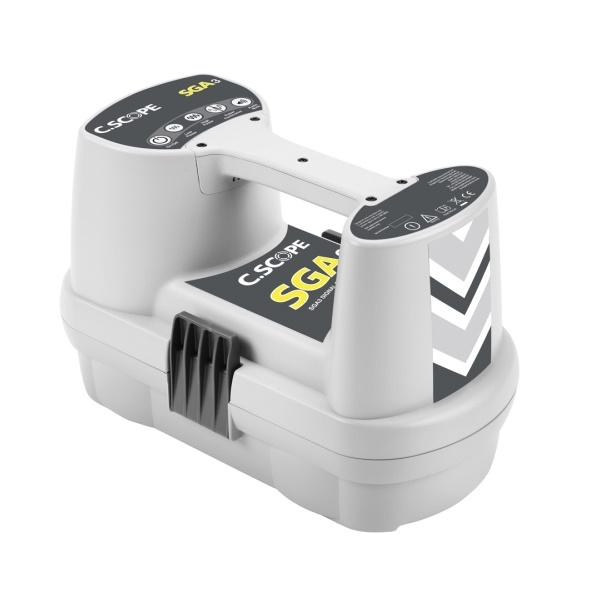

Генератор сигналов C.SCOPE SGA3

Характеристики

Органы управления
Все операции выполняются с помощью следующих кнопок:

• Вкл выкл
• Уровень мощности: 2 доступных уровня мощности с помощью кнопок высокой и низкой мощности
• Импульсный / непрерывный выход: переключение между импульсным или непрерывным выходом с помощью одной кнопки
• Аудио / Отключение звука: переключение между выходом звука высокого или низкого уровня с помощью одной кнопки

Звуковая индикация

• Звуковая обратная связь при нажатии кнопки
• Высота звука падает с увеличением тока нагрузки в подключенном режиме
• Высота звука меняется в зависимости от уровня мощности в индуцированном режиме
• Импульсы аудиовыхода для индикации импульсного режима
• Низкий заряд батареи сигнализируется прерыванием звука и выходного сигнала

Выход

• Индуцированный = 32,768 Гц
• Подключено = 32,768 Гц
• Частота несущего импульса: 7,5 Гц (импульсный режим)
• Частота звукового импульса: 3,75 Гц (импульсный режим)

Подключенный режим

• Режим подключения выбирается автоматически, когда провод вставлен в розетку
• Максимальное выходное напряжение (разомкнутая цепь): 20 В (среднеквадр.)
• Максимальный выходной ток (короткое замыкание): 18 мА (среднеквадр.)
• Максимальная мощность: 320 мВт при нагрузке 1000 Ом

Строительство

• Корпус отлит из ударопрочного пластика.
• Выдерживает падение с высоты 1 м (3 фута 3 дюйма) на твердую поверхность

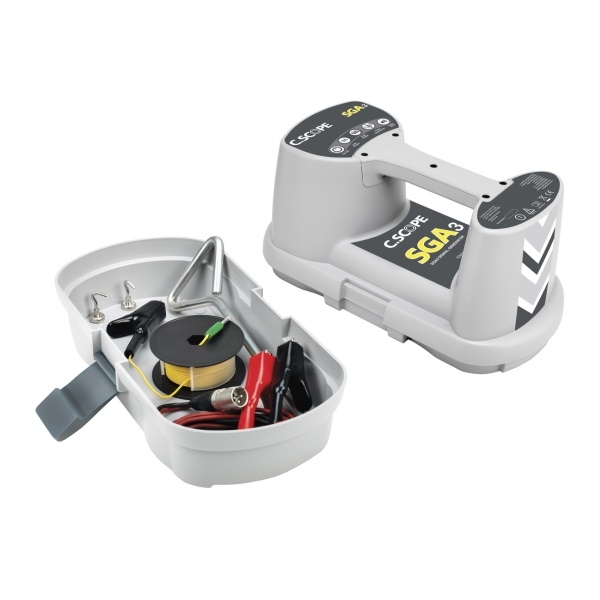

• Имеет зажим на отсеке для хранения аксессуаров

Вес (включая батареи, соединительные
провода и заземляющий столб ) 3,4 кг (7 фунтов 7 унций)

Размеры (с отсеком для хранения аксессуаров)
360 мм x 180 мм x 230 мм (14,1 дюйма x 7 дюймов x 9 дюймов)

Тип батареи
Внутренние 4 элемента типа D (LR20) (щелочные неперезаряжаемые или перезаряжаемые NiMH)

Срок службы батареи
до 40 часов при периодической работе при 20ºC (68ºF) с использованием щелочных элементов

Примечание

На указанные рабочие характеристики могут влиять такие параметры объекта, как состояние грунта, температура и сильные электромагнитные поля. В спецификации могут быть внесены изменения. Все генераторы сигналов C.Scope соответствуют основным требованиям и другим соответствующим положениям Директивы Совета 2014/53 / EU. Соответствие было продемонстрировано путем тестирования репрезентативных образцов гармонизированным стандартам EN300-330 и EN301-489. Проведены основные комплекты испытаний радиосвязи, и оборудование соответствует всем применимым директивам. Все генераторы сигналов C.Scope соответствуют директиве RoHS 2011/65 / EU.

* Требуется периодическая калибровка . SGA3 действительно требует периодической повторной калибровки.

** Трехлетняя гарантия . Действуют условия.

*** Батарейки . 4 щелочные или никель-металлгидридные аккумуляторные батареи D LR20 в надежном батарейном отсеке.

**** Встроенный лоток для принадлежностей включает провод прямого подключения, дополнительный 10-метровый заземляющий провод, соединительные магниты, заземляющий стержень и руководство по эксплуатации.
