Заземления переносные для воздушных линий ЗПЛ-1М и ЗПЛ-10М

Описание

Переносные заземления ЗПЛ-1М и ЗПЛ-10М применяются в качестве основных средств защиты от поражения электрическим током.  Заземления предназначены для защиты работающих на отключенных участках воздушных линий электропередач (ВЛ) с номинальным напряжением 1 кВ и 10 кВ соответственно при непредусмотренном появлении в них высокого или наведенного напряжения.

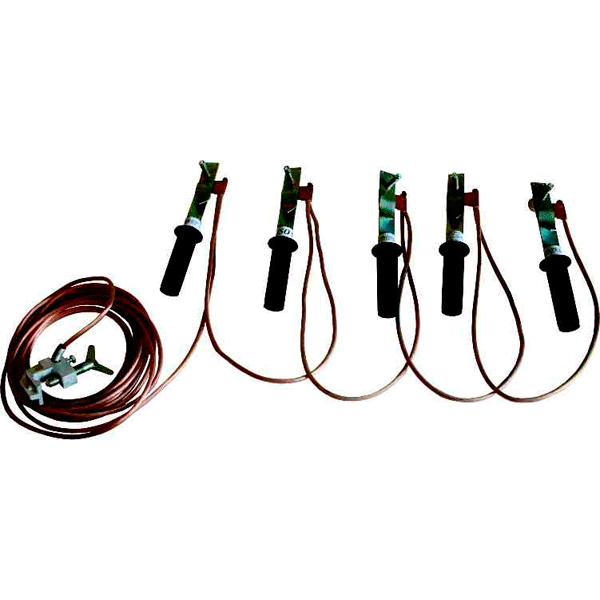

Заземления состоят из линейных зажимов, заземляющего провода и струбцины для заземления. Конструкция фазных зажимов и струбцины обеспечивают их удобное наложение на провода ВЛ и заземляющую шину и надежный контакт токоведущих частей ВЛ с заземляющей шиной. ЗПЛ-10М комплектуется изолирующей штангой ШЗП 10/15 для наложения заземления на провода ВЛ.

Заземления производятся в 2-х исполнениях. В стандартном исполнении ЗПЛ-1М поставляется с проводом сечением 16 мм², а заземление ЗПЛ-10М — с проводом сечением 25 мм². По заказу заземления  могут поставляться с сечением провода 35 мм², 50 мм², 70 мм², 95 мм², а заземление ЗПЛ-1М и с проводом с сечением 25 мм².  В исполнении 2 заземления ЗПЛ-1М и ЗПЛ-10М   укомплектованы зажимом ВЗЛ-М2
Условия эксплуатации заземлений ЗПЛ-1М и ЗПЛ-10М:
– температура наружного воздуха —  от – 45 °С до + 45 °С (для регионов с предельными климатическими условиями изготавливаются штанги и переносные заземления с расширенными диапазонами рабочих температур (от - 60 °С до + 60 °С)),
– относительная влажность воздуха — до 80 % при 20 °С.
