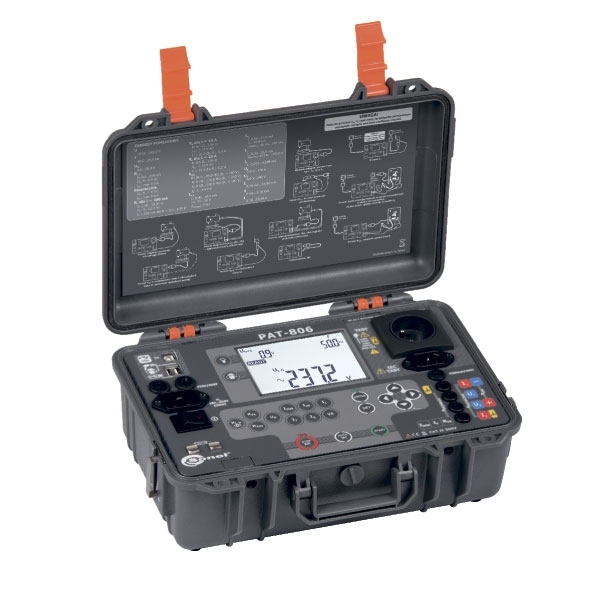

Измеритель параметров электробезопасности PAT-806

Характеристики

Технические характеристики измерителя параметров электробезопасности PAT-806

Измерение напряжения U_n (r.m.s.)

Примечание: верхний предел установлен в диапазоне 5,0 ... 170,0 В с разрешением 1В

Измерение напряжения Up (пик.)

Примечание: верхний предел установлен в диапазоне 5,0 ... 240,0 В с разрешением 1В

Измерение тока утечки сварочной цепи I_L

Примечание:

• диапазон измерения тока в соответствии с используемой системой, согласно PN-EN 60974
• верхний предел установлен в диапазоне 0,10 мА... 14,90 мА с разрешением 0,1 мА
• время измерения установлено в диапазоне: 3 ... 6 секунд с разрешением 1с
• используеься схема согласно стандарту PN-EN 60974-4

Измерение сопротивления провода заземления

Примечание:

• верхний предел в диапазоне: 10 мОм ... 1,99 мОм с разрешением 0,01 Ом
• измерительный ток: ≥200 мА для R = 0,2 ... 1,99 Ом
• регулируемое время измерения 1 ... 60 секунд с разрешением 1 с и режим CONT (непрерывное измерение)

Измерение сопротивления провода заземления I = 10 А (только I класс защиты)

* для двухпроводного измерения

Примечание:

• выходное напряжение без нагрузки < 12 В AC
• измерительный ток  ≥10 А для R ≤ 0,5 Ом
• регулируемое время измерения 1 .. 60 секунд с разрешением 1 с

Измерение сопротивления провода заземления I = 25 А (I класс защиты)

* для двухпроводного измерения

Примечание:

• измерительный ток  ≥25 А для R ≤ 0,2 Ом
• регулируемое время измерения 1 .. 60 секунд с разрешением 1 с

Измерение сопротивления цепи L-N

Примечание:

• напряжение измерения: 4 ... 8 В AC
• максимальный ток короткого замыкания: 5 мА

Измерение тока утечки PE и дифференциального тока утечки

Примечание:

• диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
• регулируемое время измерения: непрерывное (CONT) или 4 - 60 сек. с разрешением 1 с
• в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
• диапазон измерения тока 40 Гц ... 100 кГц (для тока утечки PE) или 20 Гц ... 100 кГц (для дифференциального тока)

Измерение замещенного тока утечки

Примечание:

• диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
• регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
• Напряжение холостого хода 25 ... 50 В

Измерение тока утечки прикосновения

Примечание:

• диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
• регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение мощности S

Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение тока потребления

Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение частоты сети

Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с

Измерение сопротивления изоляции

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 МОм с разрешением 0,1 МОм
• время измерения: непрерывное (Court) или от 3 с до 4 мин. c разрешением 1 с
• автоматический разряд емкости тестируемого объекта после завершения измерения
• защита от попытки измерения объектов под напряжением
• максимальный выходной ток 1,4 мА

Дополнительные функции измерителя:

• Автоматический выбор диапазона измерения;
• 990 ячеек памяти результатов измерения, с возможностью их передачи на компьютер через порт USB или печати;
• Профессиональное программное обеспечение для обработки данных и создания отчетов;
• Возможность подключения сканера штрих-кода и принтера;
• Поддержка портативных накопителей флэш-памяти;
• Большой, легко читаемый дисплей с подсветкой;
• Эргономичная работа с прибором.

Электробезопасность:

Комплектация

Стандартная комплектация измерителя PAT-806

1. Измеритель PAT-806 - 1 шт;
2. Кабель питания - 1 шт;
3. Измерительный щуп 1 кВ черный - 1 шт;
4. Измерительный провод с наконечниками «банан» черный 1,2 м - 2,5 мм² - 2 шт;
5. Кабель USB - 1 шт;
6. Предохранитель 0314 015юVXP 15 А 250 В AC 6,3 x 32 мм LIttlefuse - 2 шт;
7. Сумка-L5 - 1 шт;
8. Руководство по эксплуатации - 1 экз;
9. Программа Sonel Reader - 1 шт.

Дополнительная комплектация измерителя PAT-806

1. Кабель 1,2 м двухпроводный (10/25 А) U₁/I₁;
2. Щуп для измерения больших токов Sonel;
3. Зажим «крокодил» черный 1 кВ ;
4. Измерительный провод «банан/банан» 1,2 м черный;
5. Щуп черный 1 кВ;
6. Кабель-адаптер Shuko/IEC (для теста удлиннителя);
7. Адаптер для трехфазных розеток 16 А;
8. Адаптер для трехфазных розеток 16 А переключаемый;
9. Адаптер для трехфазных розеток 32 А;
10. Адаптер для трехфазных розеток 32 А переключаемый;
11. Адаптер для промышленных розеток 16 А;
12. Адаптер для промышленных розеток 32 А;
13. Адаптер PAT IPE;
14. Переходник для кабеля IEC с раъемом «лист клевера»;
15. Программа Sonel PAT;
16. USB сканер штрих-кодов;
17. Портативный USB-принтер штрихкодов/отчетов;
18. Наклейки на устройство: ИСПРАВНОЕ (рулон - 50 шт.);
19. Наклейки на устройство НЕИСПРАВНОЕ (рулон - 50 шт.);
20. Наклейки с штрих-кодами (рулон - 100 наклеек);
21. Самоклеящаяся лента для принтера.
