Однополюсные указатели напряжения и совпадения фаз УНФ6-10 СЗ «ФАЗА» -2М, УНФ6-10 СЗ «ФАЗА» -2М-Д

Описание

Описанеи прибора

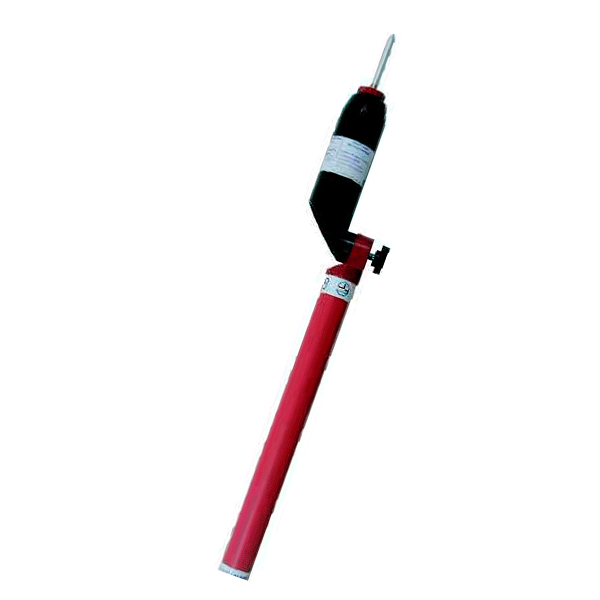

Однополюсные светозвуковые указатели УНФ 6-10 СЗ «ФАЗА» -2М, УНФ 6-10 СЗ «ФАЗА» -2М-Д —
микропроцессорные устройства, предназначенные для измерения, запоминания и сравнения значений фаз на каждой из контролируемых токопроводящих линий напряжением 6 – 10 кВ. Данные указатели являются малогабаритной модификацией указателя УНФ 6-10 СЗ “ФАЗА”. Все основные функциональные возможности устройства сохранены, за исключением буквенной индикации. В указателях  УНФ 6-10 СЗ «ФАЗА» -2М использована упрощенная цветовая индикация при определении фаз токопроводящих линий, для чего введен дополнительный синий светодиодный индикатор.

Указатели оснащены устройством самоконтроля. Нажав на кнопку  “контроль”  оператор получает информацию, и о состоянии источников питания, и об исправности устройства. Неправильные действия оператора также сопровождаются  соответствующей индикацией.

Указатель напряжения и совпадения фаз УНФ6-10 СЗ «ФАЗА» -2М-Д является специальной модификацией и предназначен для работы персоналом, имеющим проблемы с цветовым восприятием (дальтонизм). Основным отличием этого указателя является система индикации параметров сравнения фаз — соответствующие индикаторы имеют обозначение “С” (совпадение фаз) и “Н” (несовпадение фаз). Их свечение и является результатом сравнения фаз токопроводов.
