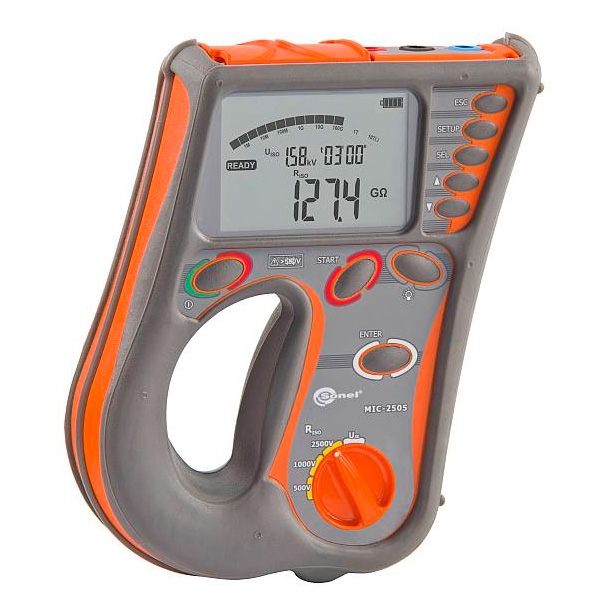

Измеритель параметров электроизоляции BEL-MIC-4 (MIC-2505)

Характеристики

Технические характеристики измерителя BEL-MIC-4 (MIC-2505)

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)

•  выбор напряжения измерения 500 В, 1000 В, 2500 В и 100 В, 250 В с установкой в диапазоне 50-2500 В с шагом 10 В;
• постоянная индикация измеряемого сопротивления или тока утечки;
• автоматический разряд емкости объекта после завершения измерения;
• обозначение звуком пятисекундных интервалов, облегчающее снятие временных характеристик;
• обозначение звуком пятисекундных интервалов, облегчающее снятие временных характеристик;
• установка времени измерения T1, T2 и T3 при расчете двух коэффициентов абсорбции (Ab1, Ab2 или DAR, PI) в для интервалов 15 с, 30 с, 60 с;
• индикация фактического напряжения во время измерения;
• защита от попытки измерения объектов под напряжением;
• измерение тока утечки при измерении сопротивления изоляции;
• измерение трехпроводным методом.

Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения

Измерение сопротивления изоляции с использованием адаптера AutoISO-2500

Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

• Напряжение на разомкнутых измерительных проводниках: 8…16 В;
• Выходной ток при R<2 Ом: мин. 200 мA;
• Компенсация сопротивления измерительных проводников;
• Измерение двунаправленным током.

Измерение активного сопротивления малым током

• Напряжение на разомкнутых измерительных проводниках: 8…16 В;
• Выходной ток > 10 мA;
• Звуковая индикация при сопротивлении < 10 Ом ±10%;
• Компенсация сопротивления измерительных проводников.

Измерение температуры

Дополнительные функции измерителей:

• Измерение постоянного и переменного напряжения в диапазоне 0-600 В;
• Питание от аккумуляторов, встроенное устройство быстрого заряда.

Приборы соответствуют требованиям стандартов:

• ГОСТ 22261-94 (средства измерений электрических и магнитных величин);
• ТР ТС 004/2011 (о безопасности низковольтного оборудования);
• ТР ТС 020/2011 (электромагнитная совместимость технических средств);
• PN-EN 61010 (требования по электрической безопасности);
• PN-EN 61326 (электромагнитная совместимость);
• PN-EN 61557 (требования к измерительным приборам);
• PN-HD 60364 (выполнение измерений);
• PN-E 04700 (выполнение измерений - приемо-сдаточные испытания).

Электробезопасность:

• тип изоляции - двойная, согласно PN-EN 61010-1 и PN-EN 61557;
• измерительная категория - CAT IV 600 В (III 1000 В) по PN-EN 61010-1;
• степень защиты корпуса по PN-EN 60529 - IP54.

Комплектация

Стандартная комплектация измерителя параметров электроизоляции BEL-MIC-4 (MIC-2505)

1. Аккумуляторная батарея NiMH SONEL-10 12 В;
2. Зажим «Крокодил» изолированный голубой K05 5 кВ;
3. Зажим «Крокодил» изолированный черный K04 5 кВ;
4. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012;
5. Зонд острый с разъемом «банан» красный 5 кВ;
6. Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой;
7. Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный;
8. Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный;
9. Ремень для переноски прибора;
10. Футляр L4;
11. Первичная проверка;

Дополнительные характеристики:

1. Адаптер автомобильный (12 В);
2. Зажим «Крокодил» изолированный красный K05 5 кВ;
3. Соединитель электрический-адаптер AGT-16C;
4.  Соединитель электрический-адаптер AGT-16P;
5. Соединитель электрический-адаптер AGT-16T;
6. Соединитель электрический-адаптер AGT-32C;
7. Соединитель электрический-адаптер AGT-32P;
8. Соединитель электрический-адаптер AGT-32T;
9. Соединитель электрический-адаптер AGT-63P;
