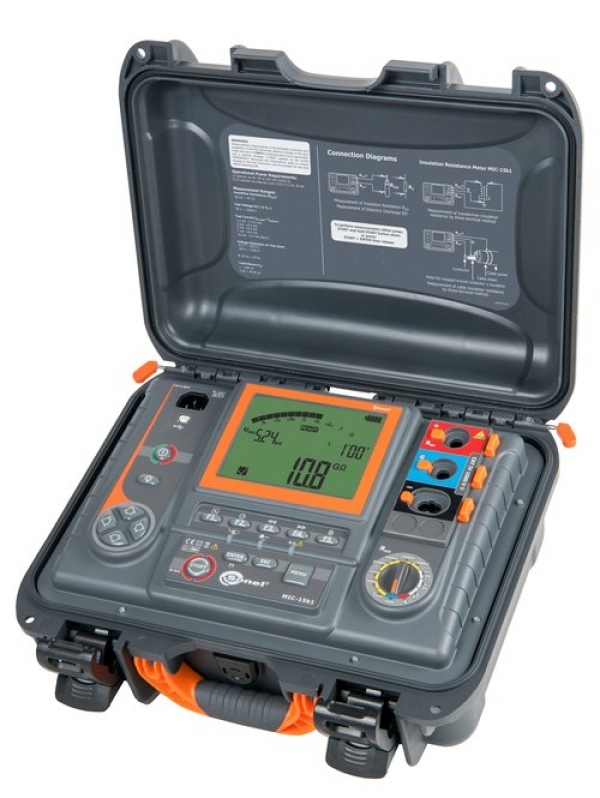

Измеритель параметров электроизоляции MIC-15k1

Производитель: Sonel S.A., Польша

Цена: по запросу

Сертифицирован : ✓ есть

Качество соответствует требованиям стран ЕС : ✓ есть

С оформлением декларации ТР ТС : ✓ есть

Гарантия : 3 года

Описание
Характеристики

Описание

Назначение и область применения:

MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.

Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности

измерение сопротивления изоляции до 40 ТОм;
измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
установка времени измерения - до 99 мин. 59 сек.;
измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
функция прожига;
измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
измерение коэффициента разряда диэлектриков DD;
индикация частичных разрядов;
индикация измеряемого сопротивления изоляции и тока утечки;
измерение ёмкости кабеля;
вычисление длины измеряемого кабеля;
автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
измерение напряжения постоянного/переменного тока до 1500 В;
защита от напряжения на измеряемом объекте;
усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
работа прибора от внутреннего аккумулятора и от сети 90…260 В;
передача данных на ПК через интерфейс USB и модулю Bluetooth;
совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
рабочий диапазон температур от -20°C до 50°C.

Характеристики

Диапазон показаний	Разрешение	Основная погрешность
0…29,9 В	0,1 В	±(2 % и.в. + 20 е.м.р.)
30,0…299,9 В	0,1 В	±(2 % и.в. + 6 е.м.р.)
300…1500 В	1 В	±(2 % и.в. + 2 е.м.р.)

Измерение постоянным и нарастающим напряжением (SV) для U_ISO = 15кВ:

Диапазон показаний	Разрешение	Основная погрешность
0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м.р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100…999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м.р.)
1,00…9,99 ТОм	0,01 ТОм	± (7,5 % и.в. + 10 е.м.р.)
10,0...40,0 ТОм	0,1 ТОм	± (12,5 % и.в. + 10 е.м.р)

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже.

Напряжение	Диапазон измерений
50 В	200 ГОм
100 В	400 ГОм
250 В	1,00 ТОм
500 В	2,00 ТОм
1000 В	4,00 ТОм
2500 В	10,00 ТОм
5000 В	20,0 ТОм
10000 В	40,0 ТОм
15000 В	40,0 ТОм

Примечание:

Для значения сопротивления изоляции ниже R_{ISO min} точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:

где:

R_{ISO min} – минимальное сопротивление изоляции;
U_{ISO nom} – номинальное напряжение измерения;
I_{ISO nom} – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).
Дополнительная погрешность в трёхпроводном методе (влияние гнезда G): 0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В.
Максимальный ток короткого замыкания: I_sc = 10 мА.
Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений: 1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг).

Измерение тока утечки

Диапазон показаний	Разрешение	Основная погрешность
0,01 нА…11 мА	*	± (5 % и.в. + 0,2 нА)**

* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.

** - рассчитывается на основании показаний сопротивления.

Измерение ёмкости

Диапазон показаний	Разрешение	Основная погрешность
0…999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00…49,99 мкФ	0,01 мкФ

Измерение ёмкости только во время измерения R_ISO (во время разрядки объекта).
Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.

Дополнительные технические характеристики

Питание измерителя	- Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Aч - Переменный ток 50/60 Гц 90÷260 В
Категория электробезопасности	CAT IV/1000 В
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40 (для закрытого корпуса IP67)
Диапазон рабочих температур	-20…50 °C
Диапазон температур при хранении	-25…70 °C
Размеры	390 x 308 x 172 мм
Масса	около 6,3 кг
Дисплей	Сегментный ЖКИ
Память	990 ячеек
Интерфейс	USB, Bluetooth

ab Комплектация}

Стандартная комплектация:

	Количество	Индекс
Кабель последовательного интерфейса USB	1	WAPRZUSB
Кабель сетевой стандарта IEC С13	1	WAPRZ1X8BLIEC
Провод измерительный 1,8 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой	1	WAPRZ1X8BUKRO15KV
Провод измерительный 1,8м с разъемом «банан» и зажимом «Крокодил» 15кВ красный	1	WAPRZ1X8REKRO15KV
Провод измерительный 1,8м экранированный с разъемом «банан» и зажимом «Крокодил» 15кВ черный	1	WAPRZ1X8BLKROE15KV
Ремень для переноски прибора	1	WAPOZSZE5
Футляр L4	1	WAFUTL4
