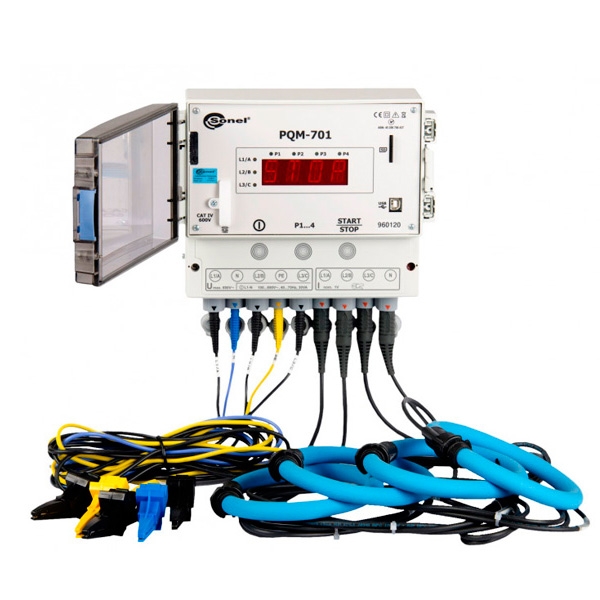

Анализатор параметров качества электрической энергии PQM-701

Описание

Назначение и область применения анализатора электрической энергии PQM-701

Анализатор PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008) и ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002), EN 50160:2008.

PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт. В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Особенности прибора

1. Автоматическое формирование протоколов параметров качества электрической энергии;
2. Измерение и регистрация:
   • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям EN 61000-4.30 класс А). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
   • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).
   • минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC).
   • коэффициента пиковых значений напряжения и тока;
   • частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
   • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
   • энергии: активной (EP), реактивной (EQ), полной (ES);
   • коэффициента мощности cosφ, tgφ;
   • коэффициента гармонических потерь (К-фактор);
   • до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
   • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
   • кратковременной и длительной дозы фликера PST и PLT;
   • несимметрии по току и напряжению;
   • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
   • осциллограмм тока и напряжения для каждого периода усреднения.
3. Программное обеспечение:
   • программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.
4. Конфигурация анализатора:
   • возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
   • установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
   • установка параметров трансформаторов напряжения и/или тока.
   • выбор периода усреднения.
   • установка типа токоизмерительных клещей.
   • условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
   • режим измерения в реальном времени
   • широкий набор настроек представления и анализа (отчетов) данных регистрации.
