LN-1 Катушки индуктивности силовой цепи эталонные

Описание

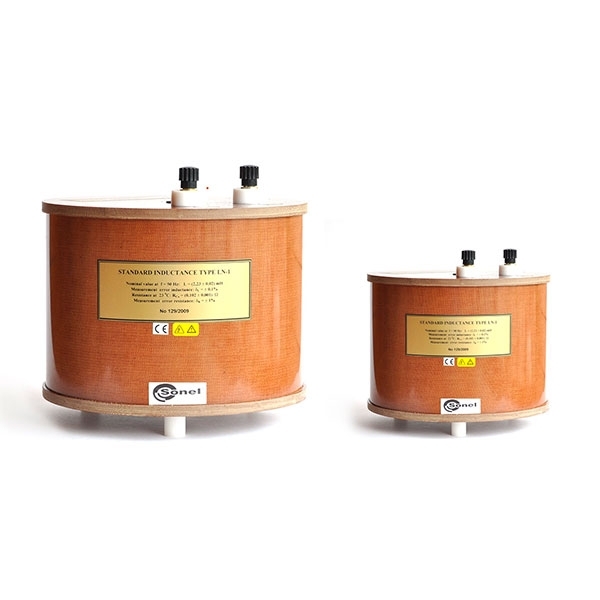

Описание катушки индуктивности LN-1

Катушки индуктивности силовой цепи эталонные LN-1 предназначены для использования в качестве эталонного оборудования меры реактивного сопротивления для имитации угла сдвига фаз между током и напряжением в петле короткого замыкания «фаза-нуль» и «фаза-фаза» при напряжении 220/380 В переменного тока частотой 45 – 110 Гц и с кратковременным пропусканием больших токов (до 260 А).


Назначение и область применения катушки LN-1

Катушки индуктивности применяется для поверки (калибровки) и сертификационных испытаний измерителей серий MZC, MPI и аналогичных приборов по параметрам петли короткого замыкания (реактивное и полное сопротивление, угол сдвига фаз между током и напряжением).


Особенности катушки индуктивности LN-1

Обмотка катушек индуктивности состоит из медной проволоки в двойной изоляции. Отдельные слои обмотки изолированы электрокартоном. Обмотка полностью защищена хлопчатобумажной лентой и подвергнута пропитке в вакуум-камере при повышенной температуре.
Катушка установлена в корпусе из стекловолокна и все элементы механического крепления также выполнены из стекловолокна.
