Тепловизоры KT-200 и КТ-400 - современные технологии в энергоаудите

Компания Sonel S.A. выпустила новые измерительные тепловизионные камеры для профессионального аудита энергетических объектов и оборудования. В условиях зимнего периода дополнительные функции новых камер KT-200 и KT-400 значительно облегчают проведения измерений, обеспечивают качество работ и безопасность эксплуатации оборудования.

Преимущества данных моделей:

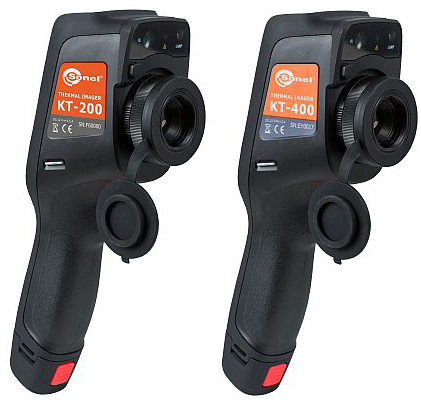

Описание тепловизоров KT-200 и KT-400

  • Улучшенная точность измерений и детализация изображений за счет использования детекторов высокой чувствительности, расширенного диапазона измерений температур и высококачественных объективов
  • Наличие нескольких версий камер, что позволяет настраивать их в соответствии с потребностями пользователя
  • Простое и интуитивно понятное управление с помощью кнопок навигации и меню сенсорного экрана
  • Различные режимы визуализации: ИК, визуальный, PIP, MIF
  • Комплексные инструменты анализа изображений: инновационная электроника обработки данных, встроенный модуль отчетов
  • Запись ИК-видео на SD-карту или компьютер
  • Лазерный указатель и светодиодный фонарик для качественной фотосъемки и интерпретации изображений
  • Встроенная визуальная камера: 5 мегапикселей
  • Коммуникационные интерфейсы для постоянной связи между камерой и компьютером или мобильным устройством: Micro USB2.0, Wi-Fi, Gigabit Ethernet, Mini HDMI, microSD

Общие технические характеристики тепловизоров KT-200 и KT-400:

  • прочная и эргономичная конструкция корпуса с защитой IP54, корпус испытан на противодействие падениям и вибрациям (европейский стандарт IEC 60068-2-27 и IEC 60068-2-6);
  • температурный диапазон от -20°C до +650°C, с возможностью расширения до + 1500°C;
  • функция приближения изображение до 4x с шагом 0,1;
  • сохранение фото данных в формате JPG и видео данных в AVI;
  • объем встроенной памяти 10 GB с возможностью использовать microSD карту объемам до 32 GB (16 GB в комплекте поставки);
  • сменный Li-ion аккумулятор большой емкости (обеспечивает работу до 4 часов);
  • 5 Mpix камера реального изображения;
  • функция совмещения реального и ИК изображения (MIF) для создания более чёткой картинки, а также наличие функции картинка в картинке (PIP);
  • большой ЖКИ дисплей 4'' (800 x 480) с сенсорным управлением;
  • порт microSD карт, mini HDMI, microUSB 2.0, WI-Fi интерфейсы для считывания информации;
  • создание голосовых и визуальных пометок к инфракрасным снимкам;
  • встроенный функционал для анализа и создание отчётов напрямую в камере с возможностью распечатки при связи с принтером по WI-Fi;
  • специализированное ПО для анализа и формирование отчётов на ПК (ThermoAnaliza2);
  • ПО для работы с камерой через телефон по WI-Fi (Sonel KT Mobile);
  • расширенный комплект поставки.

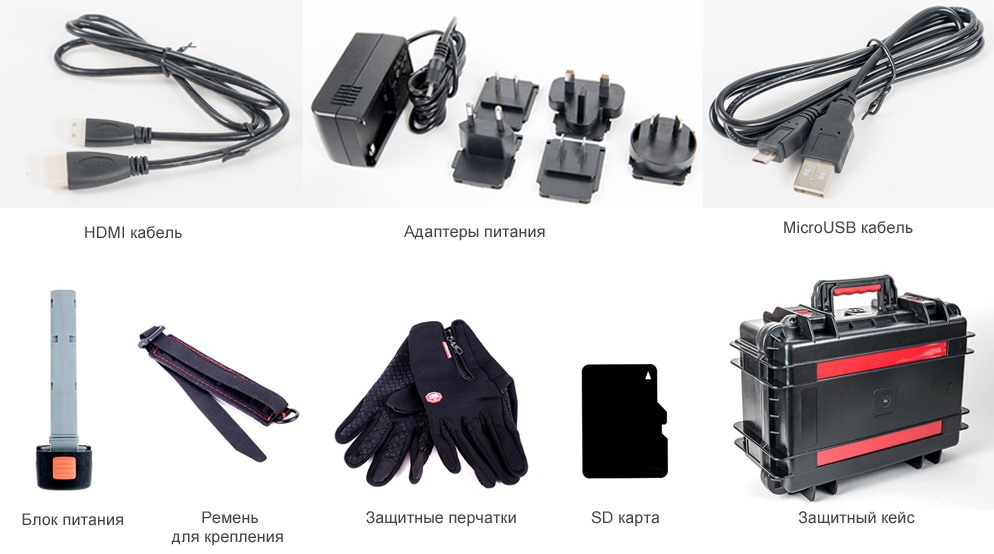

Комплектация тепловизоров Sonel

Рассмотрим подробнее каждую из тепловизионных камер

Тепловизор Sonel KT-200

Высокоточный прибор для анализа энергетического оборудования.

  • размер детектора 192 х 144 пикселей;
  • высокая температурная чувствительность 50 мK;
  • два варианта объективов:
    37,8° x 28,8°/ 7 мм - универсальный телеобъектив
    15,5° x 20,6°/ 19 мм - узко-угольный объектив для наблюдения за удалёнными объектами, например, для исследования состояния соединения изоляторов на высоковольтных мачтах

Тепловизор Sonel KT-400

Универсальный инструмент для решения любых задач при проведении тепловизионных исследований в промышленности, энергетики и на производствах.

  • размер детектора 384 х 288 пикселей;
  • высокая температурная чувствительность 45 мK, позволяет получать более чёткую картинку и различать температуру объектов с минимальной разницей температур;
  • три варианта объективов:
    28,4° x 21,5°/ 19 мм - универсальный телеобъектив
    57,0° x 45,0°/ 8,8 мм - широкоугольный объектив для захвата наибольшей площади поверхности исследования, например, фасадов многоэтажных зданий или состояния огнеупорного покрытия больших котлов
    13,7° x 10,3°/ 40 мм - длиннофокусный объектив для наблюдения за удалёнными объектами, например, для исследования теплопотерь отдельно взятых окон на высоких этажах здания

Данные тепловизоры подходят для использования в следующих сферах:

  • энергетика - для контроля состояния контактных групп силовых конденсаторов, трансформаторов и т.д;
  • промышленность - для контроля состояния механических узлов (подшипники, редукторы и др.), силовых агрегатов (электродвигатели, насосы, котлы и др.);
  • строительство - для обнаружения явных утечек тепла сквозь изоляцию трубопроводов, стеновых панелей, оконных и дверных проемов.

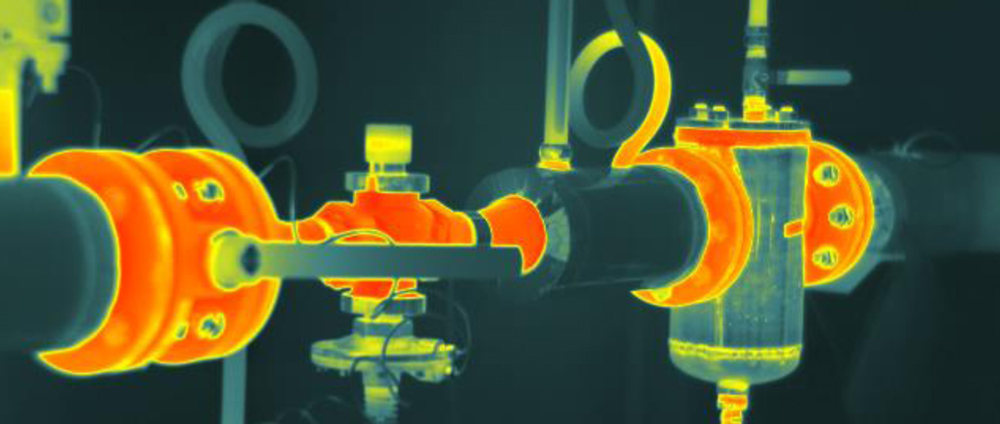

Поиск неисправностей тепловизором sonel

Таблица сравнительных характеристик тепловизора KT-200 и KT-400

  Sonel KT-200
v7 / v19
Sonel KT-400
v19 / v8,8 / v40
Тип детектора 192 х 144 пикселей 382 х 288 пикселей
Температурный диапазон От -20°C до +150°C
от +150°C до +650°C
опционально до +1500°C
Погрешность 2°С или 2%
Температурное разрешение 0,1°С
Спектральный диапазон 8 ÷ 14 мкм
Коэффициент эмиссии от 0,01 до 1
Температурная чувствительность 50 мK 45 мK
IFOV 3,45 мрад 1,29 мрад
Минимальное расстояние 50 см
Частота обновления 50/60 Гц
Поле зрения (FOV)/ фокусное расстояние (v7) 37,8° x 28,8°/ 7 мм
(v19) 15,5° x 20,6°/ 19 мм
(v19) 28,4° x 21,5°/ 19 мм
(v8,8) 57,0° x 45,0°/ 8,8 мм
(v40) 13,7° x 10,3°/ 40 мм
Лазерный указатель да
Фокусировка ручная / zoom 1,1…4
Палитра 8
Реальное изображение Visual camera 5 Mpix
Наложение изображений MIF+PIP
Режимы (точки измерения) 5 точек, 2 линии, 5 областей. Индикация температуры: мин., макс., средней. Изотермы. Точка росы. Температурная сигнализация
Внутренняя память 10 GB
Съемная память microSD 16 GB (максимально 32 GB)
Формат файлов изображения jpg IR
Примечания к снимкам Звуковые (60 с), текстовые, графические
Интерфейс MicroSD card port, mini HDMI, microUSB 2.0, WI-Fi
Видео формат AVI, IRV
Батарея Li-Ion 7,4 В 3,2 A/ч >4 часов
Видоискатель 4'' touchscreen
Размер 274 x 106 x 78 мм
Вес 0,84 кг

Благодаря современным технологиям, тепловизоры Sonel стали идеальным инструментом, как для начинающих пользователей, так и для профессиональных термографических инспекторов.
