Обзор анализаторов электрической энергии PQM.

Версия для печати
  1. Анализатор электрической энергии PQM – модификации
  2. Возможности программного обеспечения Sonel Analysis для анализаторов электрической энергии
  3. Преимущества анализатора параметров качества электрической энергии PQM
  4. Как выбрать подходящую модель

В марте 2017 года внесены в Госреестр средств измерений приборы для измерения и регистрации параметров качества электрической энергии - серия PQM от производителя Sonel.
Приборы серии PQM предназначены для полного и всестороннего анализа качества электрической энергии и соответствуют требованиям ГОСТ 32144-2013.

Измеряемые параметры:

  • напряжение
  • токи
  • частота
  • мощность (активная, реактивная, полная, искажения)
  • коэффициент мощности
  • гармоники и интергармоники напряжения и тока и др.

Функциональные возможности:

  • регистрация перенапряжений, провалов, прерываний с записью осциллограмм
  • регистрация осциллограмм токов и напряжений
  • регистрация кратковременной и длительной дозы фликера
  • регистрация несинусоидальности напряжений
  • автоматическое формирование протоколов параметров качества электрической энергии в формате pdf, html, txt, csv

В комплектацию анализаторов класса А входит OR-1 адаптер для беспроводной передачи данных. Адаптер представляет собой подобие интерфейса Bluetooth, но использует другую частоту для передачи данных. Максимальное расстояние подключения между объектами – до 5 м.

Анализатор электрической энергии PQM – модификации

Обзор и сравнительная характеристика модификаций анализаторов электрической энергии PQM:

PQM - 701 / 701Z / 701Zr

Анализатор PGM-701z

  • соответствует классу А (ГОСТ 30804.4.30)
  • кабель USB для передачи данных
  • OR-1 адаптер для беспроводной передачи данных
  • связь и управление при помощи модема GPRS (PQM-701Zr)

PQM - 700

  • соответствует классу S (ГОСТ 30804.4.30)
  • кабель USB для передачи данных

PQM - 710 / 711 / 702 / 703

  • соответствует классу А (ГОСТ 30804.4.30)
  • кабель USB для передачи данных
  • измерение транзиентов до ±6000 В (PQM-711/703)
  • встроенный модем GSM и модуль GPS с функцией защиты от кражи
  • наличие планшета с Wi-Fi доступом (PQM-710/711)
  • OR-1 адаптер для беспроводной передачи данных(PQM-702/703)

PQM - 707

  • соответствует классу S (ГОСТ 30804.4.30)
  • кабель USB для передачи данных

Возможности программного обеспечения Sonel Analysis для анализаторов электрической энергии

В комплектацию всех анализаторов серии PQM входит программное обеспечение Sonel Analysis. Данное ПО русифицировано и позволяет создавать отчеты на русском языке.

Основные функции программы:

  • настройка работы анализатора
  • дистанционный контроль работы анализатора
  • анализ полученных данных
  • автоматическое формирование отчета
  • функция «Включить регистрацию в соответствии со стандартом ГОСТ 32144-2013».

При включении функции регистрации, прибор сам настраивает все необходимые параметры с требованиями выбранного стандарта. Пользователю остается только настроить тип сети, ее номинал и способ подключения. Данная функция позволяет быстро и удобно настроить анализатор на работу по требуемому стандарту, не углубляясь в его изучение.

Интерфейс Sonel Analysis

Предлагаем установить программу Sonel Analysis, чтобы более подробно познакомиться с возможностями ПО и провести анализ записанных ранее файлов с измерителей. Установочный файл, записанные данные и необходимые консультации Вы можете получить в отделе продаж ООО «Приборторг».

Преимущества анализатора параметров качества электрической энергии PQM

  • Гарантия 3 года.

    Приборы разработаны и производятся в Европейском союзе – на фабрике компании Sonel S.A. в Польше. Среди потребителей продукции – компании из Европы, Северной Америки, Азии и Австралии. Компания Sonel уверена в качестве своей продукции, поэтому на анализаторы PQM установлен трехлетний гарантийный срок.

  • Многофункциональность.

    Уровень программного обеспечения и глубина настройки регистрации PQM значительно выше, что позволяет не только решать задачи, требуемые ГОСТами, но и более глубоко анализировать исследуемую сеть (например, определять источники несинусоидальности напряжения, определять до 50-й интергармоники напряжения и тока, регистрировать гармоники активной, реактивной и полной мощности и т.д.).

  • Высокая степень защиты корпуса (IP65).

    Анализаторы серии PQM предназначены для работы в жестких условиях окружающей среды при температуре от -20 до +55 °С. При понижении температуры ниже 0 °С автоматически включается внутренний обогрев приборов. Степень защиты корпуса IP 65 обеспечивает полную защиту от пыли и водяных струй с любого направления.

  • Автономное питание.

    Практически все приборы в серии могут использовать для питания широкий диапазон напряжений от 90 до 760 В переменного тока, от 127 до 760 В постоянного тока. А при отсутствии внешнего питания прибор автоматически переходит на работу от внутреннего аккумулятора до полной его разрядки (более двух часов работы). При подаче напряжения работа и регистрация возобновится автоматически.

  • Возможность передачи данных на ПК.

    В зависимости от выбранной модели возможна связь с компьютером не только посредством USB, но и используя радиоканал OR-1, Wi-Fi или GSM.

  • Измерение транзиентов.

    Анализаторы PQM-703 и PQM-711 дополнительно позволяют измерять транзиенты (короткие всплески при переходных процессах) в диапазоне напряжений до ±6 кВ с частотой дискретизации от 100 кГц до 10 МГц.

  • Встроенный приемник GPS.

    Встроенный в PQM-702, PQM-703, PQM-710, PQM-711 приемник GPS позволяет не только производить точную синхронизацию времени, но и защищает прибор от кражи путем отправки уведомлений при изменении координат местоположения прибора.

  • Планшет в комплектации.

    Стандартная комплектация анализаторов серии PQM-711/710 включает планшет, с установленным и настроенным ПО, рюкзак для удобной переноски, а также набор необходимых аксессуаров.

Как выбрать подходящую модель

Как из серии моделей выбрать ту, которая оптимально подойдет для решения ваших задач?

  1. Определяемся с классом прибора по ГОСТ 30804.4.30.

    Класс S («для наблюдений»)

    Приборы имеют сниженные требования по точности измерений. Разрешены к применению при проведении обследований и мониторинга, при оценке качества электроэнергии с использованием статистических методов или при ограниченной номенклатуре показателей.

    Класс А («повышенная точность»)

    Приборы применяются при проверке соответствия стандартам, выполнении условий договоров, предусматривающих возможность разрешения спорных вопросов путем измерений, и в других работах, требующих данных высокой точности.

  2. Подбираем подходящий функционал среди приборов нужного класса.

    Класс S: PQM-700 или PQM-707.

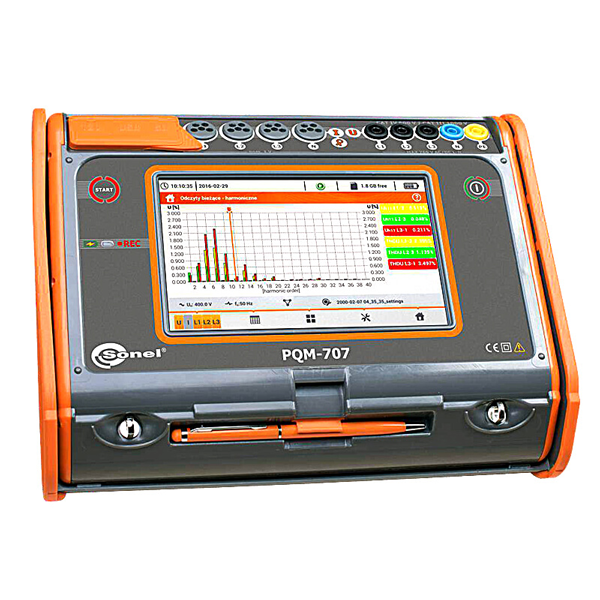

    Главная особенность PQM-707 - большой сенсорный дисплей с подсветкой. Данный прибор подойдет специалистам, которым необходимо снимать данные и анализировать их непосредственно на объекте.

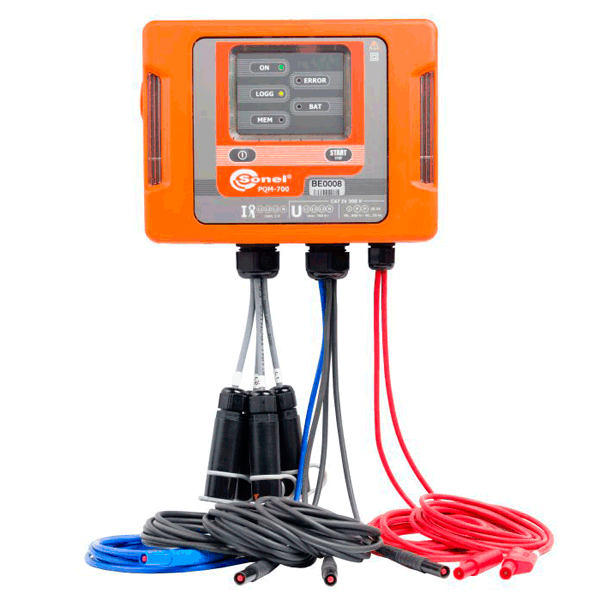

    В модели PQM-700 сделана ставка на функциях регистратора. Прибор защищен от попадания внутрь пыли и влаги (IP 65), сохраняет точность измерений при температуре от -20 °С до +55°С, поэтому подойдет для работы в неблагоприятных внешних условиях. Все получаемые данные для обработки и анализа необходимо выслать на ПК.

    Класс A: PQM-701Z / 701Zr, PQM-702, PQM-703, PQM-710, PQM-711.

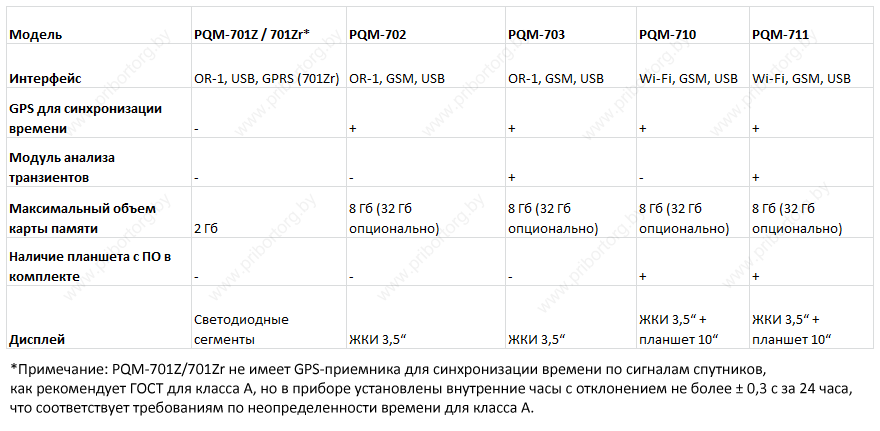

    Отличительные особенности приведены в таблице.

    Особенности PQM класса S

Ориентируясь на представленную информацию можно подобрать среди серии PQM модель, наилучшим образом решающую задачи определенных специалистов. Если у вас возникли вопросы либо нужна презентация приборов из серии PQM – обращайтесь к нашим техническим специалистам. Будем рады помочь!

30.03.2017
